| แบบอย่าง: | เคแอล200พี | แทนที่สำหรับ: | D1822 D1686 |
|---|---|---|---|
| คำอธิบาย: | ช่วงความเร็ว: 20,000 - 200,000 รอบต่อนาที Ø6.35mm-0.05mm การเจาะที่แม่นยำ | ความแม่นยำที่สำคัญ: | การรันเอาท์แบบคงที่: |
| แสงสูง: | แกนหมุนเจาะ PCB ความถี่สูง,แกนเจาะ Pcb ความเร็วสูง,แกนเจาะ PCB คงที่ต่ำ |
||

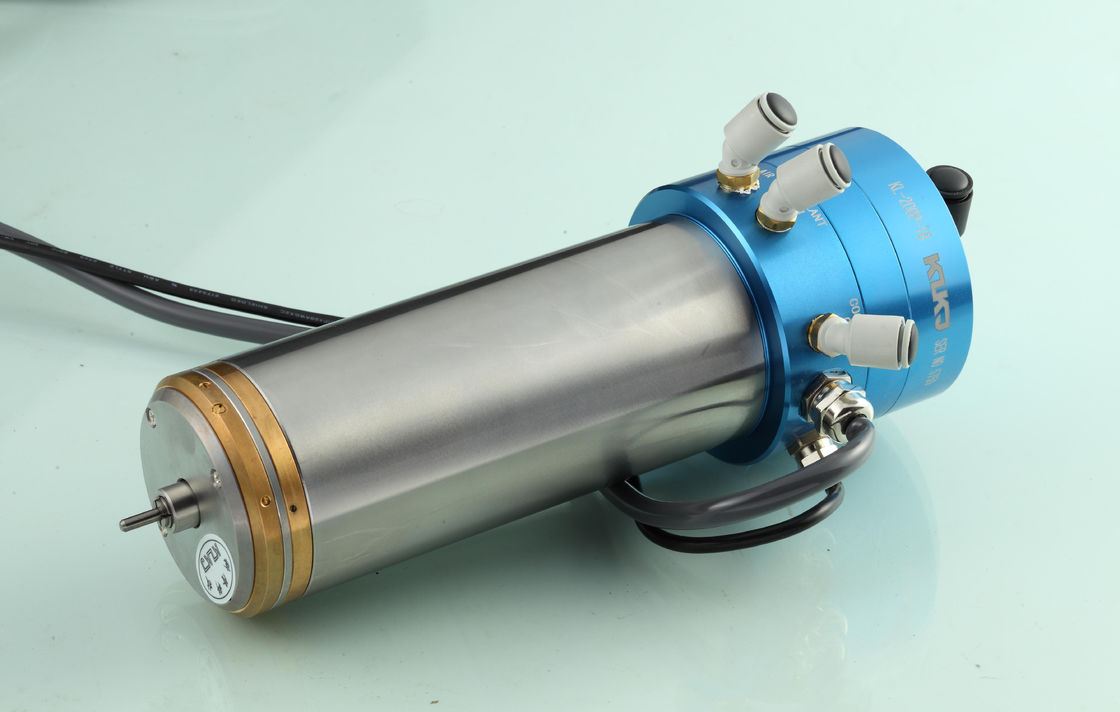

แกนหมุนเจาะ PCB WWD1822 200,000RPM KL200P1 ที่เข้ากันได้
สปินเดิลคือเพลาหมุนที่มีฟิกซ์เจอร์สำหรับจับเครื่องมือ (ในกรณีของแกนกัด เจียร หรือเจาะ) หรือชิ้นงาน (ในกรณีของแกนหมุน)แกนหมุนทำหน้าที่เป็นตัวรองรับ ตัวกำหนดตำแหน่ง และตัวขับเคลื่อนแบบหมุนสำหรับเครื่องมือหรือชิ้นงาน.
รายละเอียดด่วน:
|
แบบอย่าง |
แทนที่สำหรับ |
คำอธิบาย |
ความแม่นยำที่สำคัญ |
การอ้างอิงเครื่อง |
|
KL200P1 |
D1822 D1686 |
ช่วงความเร็ว: 20,000 - 200,000 รอบต่อนาที Ø6.35mm-0.05mm การเจาะที่แม่นยำ |
ค่ารันเอาท์คงที่:<2µm ไดนามิกรันเอาท์:<6µm การสั่นสะเทือน: 0.5 มม./วินาที
|
คลิงกินเบิร์ก พลูริเทค ฮิตาชิ เลนซ์ ชมอล แอนเดอร์สัน …. |
รายละเอียดสินค้า
แกนหมุนความถี่สูง KL200P1 เปลี่ยนสำหรับ WW D1822 หรือสำหรับ WWD1686 Full Range ตั้งแต่ 20,000 ถึง 200,000 รอบต่อนาที ชนิดตลับลูกปืนลมมีอายุการใช้งานยาวนาน น้ำหนักแกน 3.9 กก. พร้อมคอลเล็ตขนาด Ø1/8” และขนาดตัวเครื่อง Ø 61.9
กำลังไฟสูงสุด: 0.85KW
ความกดอากาศ: 6.0 -6.5kgf/cm²
น้ำหล่อเย็น: น้ำมันน้ำ
แรงดันไฟฟ้าคงที่: 200V
กระแสไฟคงที่: 3A
ความถี่ (เฮิร์ตซ์): 334-3350
เซ็นเซอร์ PTC หรือ NTC สำหรับเลือก
คลื่นสี่เหลี่ยมที่มีอยู่
แอปพลิเคชัน :
PRINT CIRCUIT BOARD การเจาะอย่างแม่นยำ
ช่วงรู: Ø6.35mm-0.05mm
การอ้างอิงเครื่องจักร:KLINGINBERG PLURITEC ；HITACHI ；LENZ ；ANDERSON ;SCHMOLL….
ข้อมูลจำเพาะ:
|
อุณหภูมิน้ำหล่อเย็น |
20+2 |
|
การวิ่งคงที่ |
<2µm |
|
การวิ่งออกแบบไดนามิก |
<6µm |
|
แรงบิดของคอลเล็ต(N.cm.) |
>13(1/8”) |
|
การสั่นสะเทือน |
0.5 มม./วินาที |
|
เซ็นเซอร์อุณหภูมิ โอห์ม KΩ |
R=0.10±5% ที่ 25℃ |
|
ความดันอากาศเปิด |
<5.0กก./ซม.² |
|
ปิดความดันอากาศ |
>2.5 กก./ตร.ซม |
|
การไหลของน้ำหล่อเย็น |
>2.0(ลิตร/นาที) |
|
ฟลักซ์น้ำมันหล่อเย็น |
>3.8(ลิตร/นาที) |
|
ปริมาณการใช้ลมที่ 20krpm |
48(ลิตร/นาที) |
|
โหลดเรเดียล |
6.0กก |
ใช้งานร่วมกับ D1822 200,000RPM KL200P1 SPINDLE DRAWING
